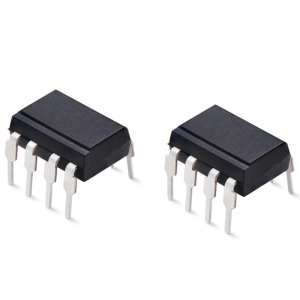

![光电耦合器 光电耦合器](upfiles/202406/24/2532_big.jpg)
光电耦合器(Optocoupler),也称为光电隔离器或光隔离器,是一种利用光作为媒介实现电气隔离的电子器件。它通常由一个发光二极管(LED)和一个光电探测器(如光电晶体管、光电二极管或光敏可控硅)封装在一起构成。光电耦合器的主要功能是在两个不同的电路之间传递信号,同时隔离它们的电气连接,以防止噪声干扰和提高系统的安全性。
特点:
电气隔离:光电耦合器提供了高达几千伏的绝缘电压,有效地隔离了输入和输出电路。
抗干扰能力强:由于电气隔离的特性,光电耦合器能够很好地抵御电磁干扰(EMI)和射频干扰(RFI)。
信号传输:光电耦合器可以在隔离的同时传输模拟或数字信号。
安全性高:在高压或不同电位的电路之间使用光电耦合器可以提高系统的安全性。
响应速度快:某些高性能光电耦合器具有快速的响应时间,适用于高速数据传输应用。
结构:
光电耦合器的典型结构包括:
发光二极管(LED):作为输入部分,将电信号转换为光信号。
光电探测器:作为输出部分,将接收到的光信号转换回电信号。常见的光电探测器包括光电晶体管、光电二极管、光敏可控硅和光电双向可控硅等。
绝缘材料:通常是塑料或陶瓷,用于隔离LED和光电探测器之间的电气连接。
常见封装类型:
光电耦合器的封装形式多样,常见的有:
双列直插封装(DIP):适用于手工焊接和插件式PCB。
小型轮廓封装(SOP):适用于自动化表面贴装技术(SMT)。
四边扁平封装(QFP):适用于高密度集成电路。
定制封装:根据特定应用需求设计的封装。
应用:
光电耦合器广泛应用于各种领域,包括但不限于:
电源和逆变器:用于隔离控制信号和反馈信号。
通信系统:用于隔离数字或模拟信号传输线路。
工业自动化:用于隔离PLC(可编程逻辑控制器)和传感器之间的信号。
医疗设备:用于隔离患者和设备之间的电气连接,确保患者安全。
汽车电子:用于隔离车辆的不同电气系统。
注意事项:
在使用光电耦合器时,需要注意以下几点:
隔离电压:根据应用需求选择合适的隔离电压等级。
最大额定电流和电压:确保不超过光电耦合器的最大额定值,以免损坏器件。
响应时间和频率特性:根据信号传输速率选择合适的响应时间和频率特性。
温度特性:考虑工作环境温度对光电耦合器性能的影响。
在选择光电耦合器时,应参考制造商提供的数据手册和应用笔记,以获取详细的性能参数、推荐的设计指南和使用建议。光电耦合器由于其电气隔离和抗干扰的特性,在许多需要隔离的电子系统中扮演着重要的角色。
