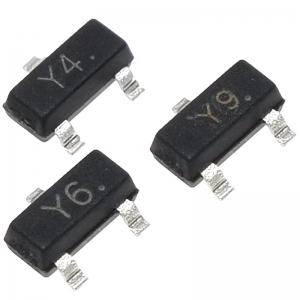

SOT-23（Small Outline Transistor - 23）是一种常见的表面贴装技术（SMT）封装标准，广泛用于小型电子设备中的半导体器件。SOT-23封装因其体积小、成本低和易于自动化生产而受到欢迎，适用于低到中等功率的应用。
封装特点：
体积小巧：SOT-23封装非常紧凑，适合在空间受限的电路板上使用。
三引脚设计：通常有三个引脚，分别是基极（B）、集电极（C）和发射极（E），但也有两个或四个引脚的变体。
适用于自动化装配：SOT-23封装适合高速表面贴装技术（SMT）生产线，提高了生产效率。
成本效益高：由于体积小和生产效率高，SOT-23封装的器件通常成本较低。
封装尺寸：
SOT-23封装的尺寸可能因制造商而异，但通常遵循一定的标准。例如，JEDEC标准下的SOT-23封装尺寸大致如下：
长度：大约2.9mm
宽度：大约1.3mm
厚度：大约1.0mm
引脚间距：大约0.95mm
应用：
SOT-23封装的半导体器件广泛应用于各种电子产品中，特别是在以下领域：
模拟集成电路：如运算放大器、比较器、模拟开关等。
逻辑集成电路：如CMOS逻辑门、触发器、缓冲器等。
电源管理：如低压差稳压器（LDO）、电压检测器、充电管理等。
射频（RF）应用：如射频放大器、射频开关、射频耦合器等。
传感器：如温度传感器、光电传感器等。
焊接和安装：
SOT-23封装通常使用回流焊工艺安装在PCB上。在进行焊接时，需要注意以下几点：
焊接温度：确保焊接温度符合器件和焊料的规格要求，避免过热损坏器件。
焊接时间：控制好焊接时间，避免长时间高温导致器件性能下降。
焊盘设计：合理设计焊盘，确保良好的电气连接和散热。
SOT-23封装的器件在电子制造中非常常见，特别是在那些对空间和功率有一定要求的应用中。选择合适的SOT-23器件时，应考虑其电气参数、散热能力以及与现有电路设计的兼容性。
