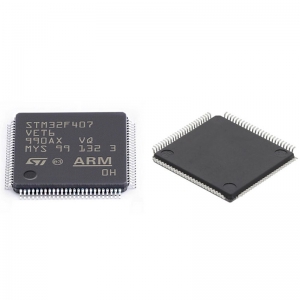

QFP-100（Quad Flat Package with 100 pins）是一种广泛使用的表面贴装技术（Surface Mount Technology, SMT）集成电路封装形式。QFP封装的特点是其四边的引脚，这些引脚从封装的四个边向外伸出，形成一种便于自动贴装的结构。

特点：

多引脚数：QFP-100封装具有100个引脚，适合于需要大量输入/输出（I/O）引脚的集成电路，如微处理器、数字信号处理器（DSP）和其他复杂的逻辑器件。

小外形：QFP封装通常具有较小的外形尺寸，适合于空间受限的应用。

良好的电气性能：由于引脚间距较近且没有外部引线，QFP封装的寄生电感和电容较低，适用于高速数字和射频（RF）电路。

易于自动化装配：QFP封装适合高速表面贴装技术，便于自动化生产线。

结构：

QFP-100封装的结构包括一个矩形的塑料外壳，四周围绕着向外伸出的直引脚。引脚间距（Pitch）通常为0.5mm、0.65mm或0.8mm，这决定了封装的密度和焊接难度。

尺寸：

QFP-100封装的尺寸会根据具体的制造商和产品型号有所不同，但通常遵循JEDEC标准。一般来说，QFP-100封装的尺寸大致在以下范围内：

封装长度：通常在10mm到20mm之间。

封装宽度：通常与长度相近，也在10mm到20mm之间。

封装厚度：通常在1mm到2mm之间。

引脚的长度和宽度也会根据标准有所不同，但通常设计得足够坚固，以承受焊接过程中的热应力和机械应力。

应用：

QFP-100封装常用于高性能微处理器、数字信号处理器（DSP）、ASIC（专用集成电路）、FPGA（现场可编程门阵列）、通信芯片和其他需要大量I/O引脚的应用。

注意事项：

在使用QFP-100封装时，需要注意以下几点：

焊盘设计：需要根据制造商提供的焊盘布局图进行PCB设计，以确保正确的焊接和对齐。

焊接工艺：QFP封装的焊接需要精确的温度控制和时间管理，以避免过热或冷焊。

热管理：在高功耗应用中，需要考虑散热问题，可能需要在PCB上设计散热路径或使用散热器。

在选择QFP-100封装时，应参考制造商提供的数据手册和应用笔记，以获取详细的尺寸信息、推荐的设计指南和焊接工艺参数。随着SMT技术的发展，QFP封装仍然是许多应用的首选，尤其是对于需要中等至大量I/O引脚的集成电路。
