DIP-16

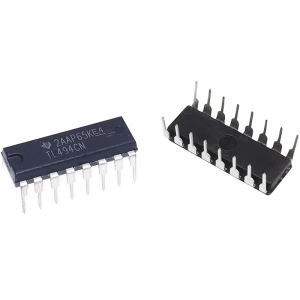

DIP-16(Dual Inline Package with 16 pins)是一种传统的集成电路封装形式,广泛用于早期的电子设备和现代的业余电子制作、教育和原型设计中。DIP封装因其双列直插式的引脚布局而得名,这种设计使得IC可以直接插入印刷电路板(PCB)上的插座或者通过手工焊接固定。
特点:
直插式设计:DIP封装的引脚是直的,可以从两侧插入对应的插孔或焊盘,方便手动安装和拆卸。
标准化尺寸:DIP封装的尺寸通常遵循一定的工业标准,便于设计和制造。
易于维修和替换:由于DIP封装可以直接插入插座或通过焊锡固定,因此在维修和替换时相对容易。
适合手工操作:DIP封装适合于小批量生产和手工焊接,尤其是在教育和个人项目中。
结构:
DIP-16封装的结构包括一个矩形的塑料或陶瓷外壳,两排平行的直引脚从封装的两侧伸出。每排有8个引脚,总共有16个引脚。引脚间距(Pitch)通常为0.1英寸(2.54毫米),这是DIP封装的标准间距。
尺寸:
DIP-16封装的尺寸会根据具体的制造商和产品型号有所不同,但通常遵循以下标准尺寸:
封装长度:通常在20mm到30mm之间。
封装宽度:通常在7mm到10mm之间。
封装厚度:通常在3mm到5mm之间。
引脚的长度和宽度也会根据标准有所不同,但通常设计得足够坚固,以承受焊接过程中的热应力和机械应力。
应用:
DIP-16封装适用于各种集成电路,包括逻辑门、计数器、移位寄存器、运算放大器、比较器、模拟开关、定时器(如555定时器)等。由于其易于手工操作的特点,DIP封装在教学、实验和小型项目中尤其受欢迎。
注意事项:
在使用DIP-16封装时,需要注意以下几点:
焊接工艺:手工焊接时需要确保引脚正确对齐并且焊接质量良好,以避免短路或开路问题。
插座兼容性:如果使用插座,需要选择与DIP-16封装兼容的插座,并确保插座的接触可靠。
热管理:虽然DIP封装不是特别针对热管理设计的,但在高功耗应用中仍需考虑散热问题。
在选择DIP-16封装时,应参考制造商提供的数据手册和应用笔记,以获取详细的尺寸信息、推荐的设计指南和焊接工艺参数。尽管DIP封装已经逐渐被更先进的SMT封装所取代,但在某些特定的应用场合,它仍然是一种实用的选择。
